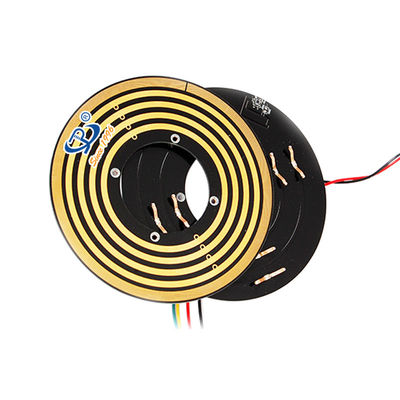

Diámetro interno de 40 mm 5 circuitos de tensión nominal de 24 V anillo de deslizamiento de panqueques para máquina de enrollado

  • 40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine
Lugar de origen Porcelana
Nombre de la marca JINPAT
Certificación ISO/CE/RoHS/UL
Número de modelo LPKS040-0501
Cantidad de orden mínima 10 Uds.
Precio negotiable
Datos del producto
Circuitos 5 circuitos Clasificación de voltaje 24 V
Calificación actual 1A por circuito Material de contacto Metal precioso
Velocidad de trabajo 0~150rpm Diámetro interior Φ40 mm
Resistencia dieléctrica ≥ 300V@50Hz Material de alojamiento FR-4
Resistencia a aislamiento 100MΩ@100VDC Longitud de alambre Cable del estator: 300 mm Cable del rotor: 300 mm
Temperatura de funcionamiento -20 ° C ~+60 ° C Humedad ≤60%RH
Velocidad de rotación Alto Método de instalación Placa PCB fijada en brida
Espesor 6mm
Resaltar

Anillo de deslizamiento de panqueques de 40 mm de diámetro interno

,

5 Circuitos anillo de deslizamiento plano

,

Anillo de deslizamiento de la serie LPK de 24 V de tensión nominal
Descripción de producto
Anillo Colector Plano de 5 Circuitos de 40 mm con Voltaje Opcional para Máquina de Bobinado
Descripción General del Producto

Los anillos colectores tipo pancake de la serie LPK de JINPAT presentan un diseño ultra delgado de 6 mm, diseñado específicamente para sistemas de rotación con espacio de instalación vertical limitado. El diseño de orificio central con anillo de cobre circundante y contacto de escobilla maximiza la eficiencia del espacio.

Características Principales
  • Capacidad de alta velocidad de rotación
  • Contacto fiable con construcción ligera
  • Funcionamiento con ruido físico excepcionalmente bajo
  • Rotación continua de 360° para la transmisión de energía y señal
  • Conexión estable sin interferencias ni caídas
Ventajas del Producto
  • Opción de codificador fotoeléctrico preconfigurado
  • Disponible con configuraciones de eje sólido o hueco
  • Tiempos de entrega rápidos
  • Soluciones de ingeniería personalizadas disponibles
Especificaciones Técnicas
Especificaciones Eléctricas Especificaciones Mecánicas
Circuitos 5 circuitos × 1A Velocidad de Trabajo 0-150 rpm
Voltaje de Trabajo 24V Material de Contacto Metal Noble
Resistencia Dieléctrica ≥300V@50Hz Material de la Carcasa FR-4
Aislamiento 100MΩ@100VDC Longitud del Cable Estator/Rotor: 300 mm cada uno
Especificaciones Ambientales Información Adicional
Rango de Temperatura -20°C a +60°C Método de Instalación La placa PCB se monta en la brida del cliente
Humedad ≤60% HR Diámetro Interior Φ40mm
Aplicaciones Industriales
  • Maquinaria de embalaje y envoltura
  • Sistemas de manipulación de semiconductores
  • Equipos de automatización industrial
  • Maquinaria de exhibición
  • Equipos de diagnóstico médico
  • Mesas rotativas indexadas
  • Sistemas de control de procesos
Diámetro interno de 40 mm 5 circuitos de tensión nominal de 24 V anillo de deslizamiento de panqueques para máquina de enrollado 0
Diámetro interno de 40 mm 5 circuitos de tensión nominal de 24 V anillo de deslizamiento de panqueques para máquina de enrollado 1
Diámetro interno de 40 mm 5 circuitos de tensión nominal de 24 V anillo de deslizamiento de panqueques para máquina de enrollado 2
Diámetro interno de 40 mm 5 circuitos de tensión nominal de 24 V anillo de deslizamiento de panqueques para máquina de enrollado 3
