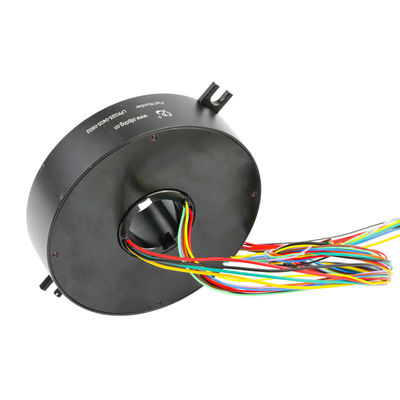

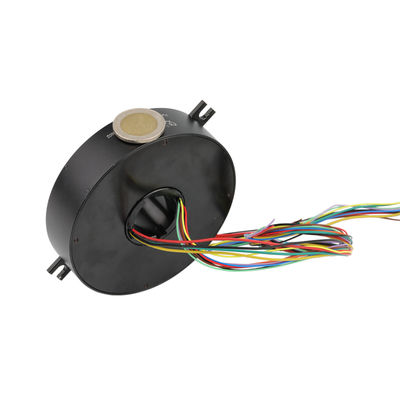

4/8 Circuitos anillo de deslizamiento de panqueques con 220VDC/AC de tensión nominal y 5A/2A de corriente nominal
Datos del producto
| Circuitos | 4/8 circuitos | Clasificación de voltaje | 220 VCC/CA o superior |
|---|---|---|---|
| Calificación actual | 5A/2A por circuito | Material de contacto | Metal precioso |
| Velocidad de trabajo | 0 ~ 50rpm | Resistencia dieléctrica | ≥1000V@50Hz(Corriente) ≥500V@50Hz(señal) |
| Resistencia a aislamiento | 500MΩ@500VDC(Corriente) 100MΩ@300VDC(señal) | Longitud de alambre | Cable del estator: 300 mm Cable del rotor: 300 mm |
| Temperatura de funcionamiento | -20 ° C ~+60 ° C | Humedad | ≤60%RH |
| Clasificación IP | IP54 | Material de alojamiento | Negro de oxidación de aleación de aluminio. |
| Espesor | 6mm | Tipo de contacto | Metal Nobel |
| Método de instalación | El estator se fija en el eje proporcionado por el cliente. | ||
| Resaltar | 4/8 Circuitos Pancake anillo de deslizamiento,Anillo de deslizamiento de tensión nominal 220VDC/AC,5A/2A Anillo de deslizamiento de panqueques de corriente de clasificación |
||
Descripción de producto
Contactos eléctricos y materiales de contacto de anillo deslizante tipo 'pancake' de amplio rango de temperatura
Precio de oferta solo en Alibaba
La serie LPK es un grupo de anillos deslizantes tipo 'pancake' fabricados por JINPAT con un grosor de tan solo 6 mm. Diseñados exclusivamente para sistemas de rotación con espacio de instalación vertical limitado, estos anillos deslizantes cuentan con contactos de anillo y escobilla de cobre que rodean un orificio central para una máxima eficiencia espacial.
Características principales
- Capacidad de alta velocidad de rotación
- Contacto fiable con diseño ligero
- Funcionamiento con ruido físico extremadamente bajo
- Rotación continua de 360° para la transmisión de energía y señal
- Sin interferencias ni caídas de conexión durante el funcionamiento
Ventajas del producto
- Opción de codificador fotoeléctrico prefabricado
- Elección de ejes sólidos o huecos
- Entrega rápida disponible
- Soluciones personalizadas adaptadas a sus necesidades
Especificaciones técnicas
| Electrónico y Eléctrico | Mecánico | ||
|---|---|---|---|
| Circuitos | 4 circuitos × 5A / 8 circuitos × 2A | Velocidad de trabajo | 0-50rpm |
| Voltaje de trabajo | 220VDC/AC | Contacto | Metal noble |
| Resistencia dieléctrica | ≥1000V@50Hz (Corriente) ≥500V@50Hz (Señal) | Carcasa | Oxidación negra de aleación de aluminio |
| Aislamiento | 500MΩ@500VDC (Corriente) 100MΩ@300VDC (Señal) | Longitud del cable | Cable del estator: 300 mm / Cable del rotor: 300 mm |
| Entorno | Observaciones | ||
| Temperatura | -20°C a +60°C | Método de instalación | Estator fijado en el husillo proporcionado por el cliente |
| Humedad | ≤60%HR | ||
| Clasificación IP | IP54 | ||
Aplicaciones principales
- Maquinaria de embalaje y envoltura
- Sistemas de manipulación de semiconductores
- Maquinaria industrial
- Maquinaria de exhibición
- Equipos médicos
- Mesas rotativas indexadas
- Equipos de control de procesos
Ventajas de la empresa
- Instalación de más de 12.000 metros cuadrados con más de 500 empleados
- Galardonado con el premio Nacional de Alta y Nueva Tecnología con 69 patentes
- Asociaciones globales con empresas de renombre
- Más de 10.000 diseños exitosos en aplicaciones civiles, militares, comerciales e industriales
- Establecida en 1996 con más de 20 años de experiencia en producción e I+D
- Soluciones de anillos deslizantes personalizadas gratuitas para diversos requisitos de equipos
- Servicio de entrega rápida
Preguntas frecuentes
¿Qué hacemos?
Nos especializamos en el desarrollo, diseño y fabricación de anillos deslizantes de alta calidad, ofreciendo soluciones integrales para sistemas rotativos.
¿Qué es un anillo deslizante?
Un anillo deslizante es un dispositivo electromecánico que permite la transmisión de energía y señales eléctricas entre estructuras fijas y giratorias. Mejora el rendimiento mecánico, simplifica el funcionamiento del sistema y elimina los cables colgantes propensos a daños en las juntas móviles.
¿Qué tipos de anillos deslizantes ofrecemos?
- Anillos deslizantes eléctricos (cápsula, de orificio pasante, miniatura)
- Anillos deslizantes de señal (USB 2.0/3.0, juntas rotativas de fibra óptica, alta frecuencia)
- Uniones rotativas neumáticas/hidráulicas
- Anillos deslizantes personalizados
- Series de gran volumen
¿Cómo elijo un anillo deslizante?
La selección requiere detalles sobre los parámetros de funcionamiento de su aplicación, incluidos los circuitos totales, el voltaje y la corriente por circuito, la velocidad de funcionamiento y el tipo de montaje. Para soluciones personalizadas o asistencia en la selección, póngase en contacto con nuestro equipo de ingeniería.
¿Ofrecen anillos deslizantes personalizados?
Sí, nuestros ingenieros desarrollan soluciones personalizadas perfectas adaptadas a sus requisitos específicos. Contáctenos para discutir las necesidades de su aplicación.
