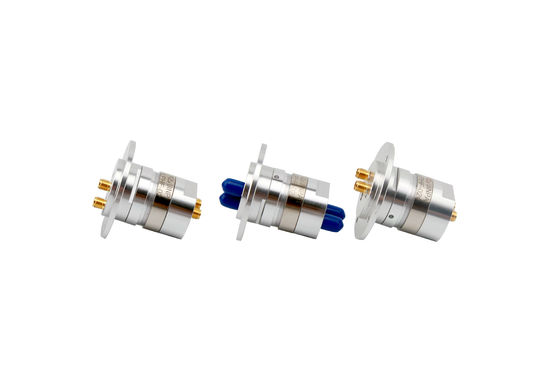

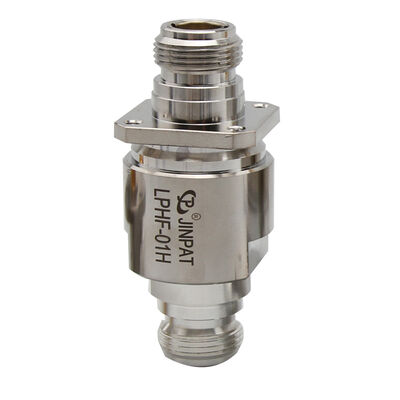

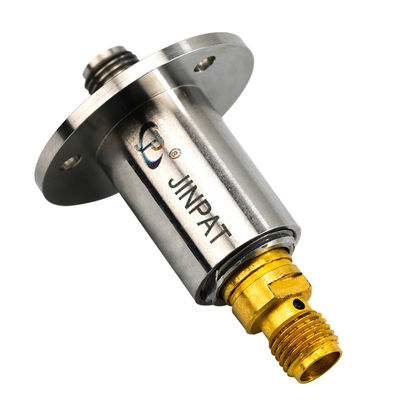

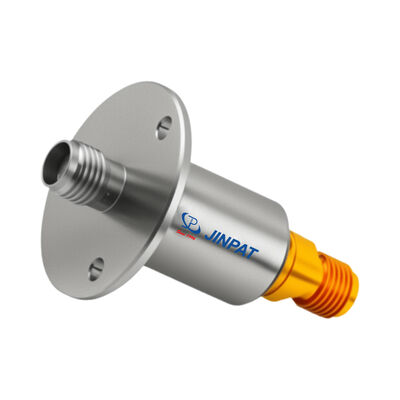

Junta rotativa de anillo de deslizamiento de canal único con rango de frecuencia de CC a 18 GHz y caja de acero inoxidable
| Lugar de origen | China |
|---|---|
| Nombre de la marca | JINPAT |
| Certificación | ISO/CE/RoHS/UL |
| Número de modelo | LPHF-01B |
| Cantidad de orden mínima | 10 Uds. |
| Precio | negotiable |
| Detalles de empaquetado | Estándar/a petición |
| Tiempo de entrega | 2 semanas ARO |
| Condiciones de pago | TT/CC/Paypal |
| Capacidad de la fuente | 500 pedazos de /Week |
Datos del producto
| Rango de frecuencia | DC a 18 gigahertz | Poder máximo, máximo | W 1500 @ 1 gigahertz |
|---|---|---|---|
| Fase wow (grados máximos) | 1 ° | Pérdida de inserción, wow | 0,04 DB |
| Nivel de protección IP | IP 60 por EN 60529 | Material de caja | Acero inoxidable |
| Contacto material | Cobre de berilio | Solicitud | Torrecillas del vehículo |
| Resaltar | junta rotatoria del anillo colectando,Junta rotatoria coaxil,Anillo colectando del monocanal |
||
Descripción de producto
Anillo Colector/Junta Rotativa de Canal Único DC a 18 GHz
Diseño Ligero con Contactos de Cobre Berilio
Los conectores coaxiales RF son componentes esenciales instalados en cables o instrumentos para establecer o interrumpir conexiones eléctricas en líneas de transmisión. Como productos de integración mecánica y eléctrica, proporcionan una solución económica y fácilmente disponible para configuraciones compactas de orificio pasante.
Aplicaciones Ideales
- Sistemas de video (vigilancia CCTV)
- Equipos de robótica y automatización
- Carretes de cable y sistemas de bobinado
- Equipos de diagnóstico médico
- Maquinaria de embalaje
Especificaciones de Radio Frecuencia
| Parámetro | Especificación |
|---|---|
| Tipo de Interfaz | SMA Hembra (50 ohmios) |
| Estilo | Tipo I |
| Rango de Frecuencia | DC a 18 GHz |
| Potencia Pico, Máxima | 1500 W @ 1 GHz |
| Potencia Promedio, Máxima | 200 W @ 1 GHz 70 W @ 12 GHz 50 W @ 18 GHz |
| VSWR, Máximo | 1.20 @ 0 a 6 GHz 1.25 @ 6 a 12 GHz 1.30 @ 12 a 18 GHz |
| VSWR WOW | 0.03 |
| Pérdida de Inserción, Máxima | 0.25 dB @ 0 a 6 GHz 0.30 dB @ 6 a 12 GHz 0.40 dB @ 12 a 18 GHz |
| Pérdida de Inserción WOW | 0.04 dB |
| Fase WOW (grados máximo) | 1° |
Especificaciones Mecánicas y Ambientales
| Parámetro | Especificación |
|---|---|
| Velocidad de Rotación Máxima | 100 rpm |
| Expectativa de Vida Mínima | 5 * 10⁶ revoluciones |
| Par de Arranque | 1 Ncm máximo |
| Par de Rotación Continuo | 1 Ncm máximo |
| Carga Axial Máxima en la Interfaz | ±5 N |
| Carga Radial Máxima en la Interfaz | ±5 N |
| Material de la Carcasa | Acero Inoxidable |
| Material de Contacto | Cobre Berilio |
| Peso Aproximado | 11.5 g |
| Marcado | Etiqueta Adhesiva |
| Rango de Temperatura de Funcionamiento | -40 a +70℃ |
| Rango de Temperatura de Almacenamiento | -50 a +70℃ |
| Humedad Máxima de Funcionamiento (Sin condensación) | 85% |
| Humedad Máxima de Almacenamiento | 95% |
| Nivel de Protección IP | IP 60 según EN 60529 |
Documentación del Producto
Dibujo de Contorno - Especificaciones Mecánicas
Ejemplo de Aplicación - Implementación en el Mundo Real
