El transmitir video de la vigilancia de Ring Fiber Optic Rotary Joint del resbalón híbrido compacto
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xNivel de tensión | 240 VCA/CC | Circuitos totales | 1 fibra del circuito |
---|---|---|---|
Tipos de la fibra | SM/MM | Calificación actual | 2A/ Circuito |
Resistencia dieléctrica | 500VAC@60Hz | Resistencia al aislamiento | 1000MΩ@500VDC |
Aplicación | Vehículos de la robótica | Tamaño del alambre de ventaja | La plata AWG28 plateó /300mm |
Alta luz | Junta rotatoria óptica,anillo colectando de la fibra óptica,Junta rotatoria híbrida compacta |

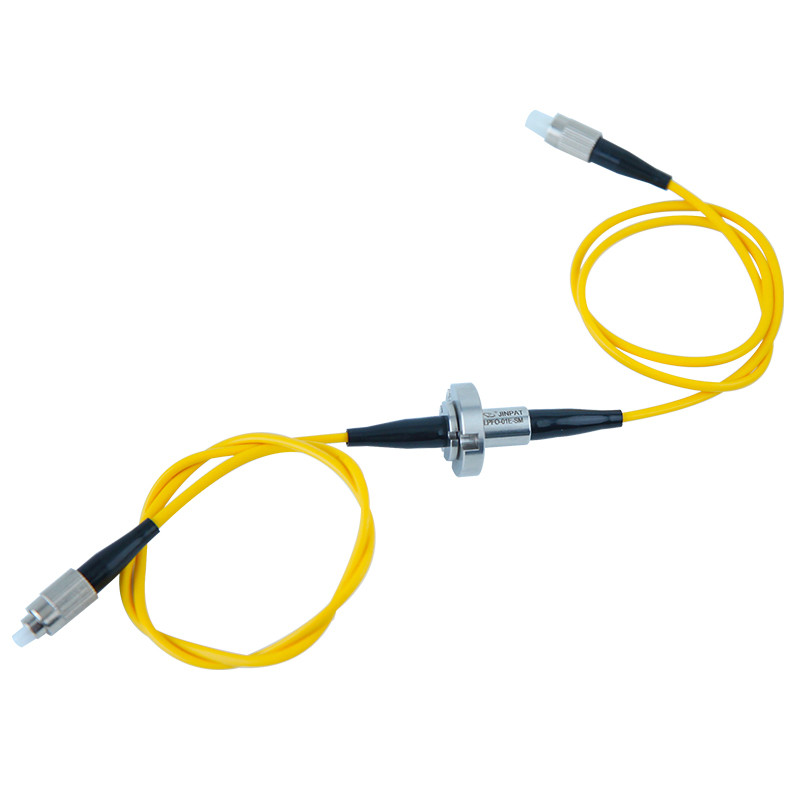

Fibra óptica articulación rotativa compacta anillo de deslizamiento híbrido de vigilancia de vídeo de transmisión de potencia y datos de alta velocidad
Descripción
La articulación rotativa híbrida sería diseñada para los requisitos más exigentes y probada para ese entorno resistente y un rendimiento óptico excelente.
Todos los materiales y componentes han sido elegidos para garantizar la máxima fiabilidad en condiciones extremas, incluidas las descargas y vibraciones, la temperatura de trabajo, la humedad de trabajo y el polvo.
El diseño del LPF0 ha demostrado su rendimiento en aplicaciones industriales y militares.
La articulación rotativa híbrida está disponible en opciones de un solo y múltiples canales. Las opciones más rentables y eficientes en tamaño son el diseño de un solo y doble canal.LPF0 tiene varias ventajas en comparación con el anillo de deslizamiento tradicional.En cierta medida, no hay fugas, larga distancia de transmisión, tamaño pequeño, peso ligero.
If more than two fibers are in a system at present multiplexing solutions are available to combine multiple channels onto one or two fiber to allow the use of a one or two channels suitable for a harsh situation.
Características
- Robusto para entornos hostiles
- Pérdida de retorno alta y bajo cruce de voz
- Tamaño y embalaje compactos
- Alta velocidad de transmisión y baja resistencia
- Variedad de opciones de configuración
- Diseños personalizados disponibles
Opción
- Trabajar en un entorno con alto nivel de choque
- Excedan los 100 km de conector de fibra de datos
- Canal de alimentación y canal de señal integrados
- Diseño de canal único y diseño de canal Muti
- Modo único o multimodo y canal único o multicanal
Especificación | |
longitud de onda | 1550 nm |
Modo | Modo único |
Circuito | Canal único |
Velocidad de trabajo | > 100 rpm |
Pérdida de inserción | Se aplican las siguientes medidas: |
Pérdida de retorno | > 54 dB |
Empuje | 12N |
Tipo de conector | El FC |
Temperatura de trabajo | 0 ~ 50 °C |
Temperatura de almacenamiento | 0 ~ 80 °C |
Si desea saber más detalles sobre los anillos de resbalón JINPAT, póngase en contacto con JINPAT, nuestros ingenieros de ventas le proporcionará recomendación o personalización
Dimensión
Imagen de la solicitud
