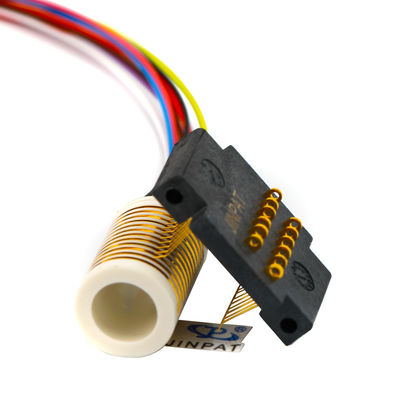

12 circuitos compactos anillo de deslizamiento separado con rotación continua de 360 ° para una transferencia de energía suave

  • Compact 12 Circuits Separate Slip Ring with 360° Continuous Rotation for Smooth Power Transfer
Lugar de origen Porcelana
Nombre de la marca JINPAT
Certificación ISO/CE/RoHS/UL
Número de modelo LPS-12
Cantidad de orden mínima 10 Uds.
Precio negotiable
Datos del producto
Número de circuitos 12 Velocidad de funcionamiento 0-100 RPM
Voltaje 240 VAC/DC Calificación actual 1-3A
Rango de temperatura -20 ℃ a +60 ℃ Humedad de trabajo 60% RH o más
Material de contacto Oro al oro Tamaño de plomo 28 # cobre plateado de plata
Longitud del cable 250 mm (9.843 pulgadas) Resistencia dieléctrica ≥200 VAC @50Hz, entre cada circuito
Material del cuerpo Metal precioso Resistencia a aislamiento 50 MΩ @ 500 VDC
Ruido eléctrico 30 MΩmin Velocidad máxima 200 rpm continuo
Rotación 360° continuo
Resaltar

Anillo colectando separado de 12 circuitos

,

Anillo de deslizamiento de rotación continua de 360°

,

Anillo de deslizamiento separado compacto
Descripción de producto
Anillo Colector Separado LPS-12 Gold - 12 Circuitos
Esta unidad de anillo colector de alta calidad está diseñada para sistemas electromecánicos que requieren rotación continua mientras transfieren energía o datos entre estructuras fijas y giratorias. También conocidos como interfaces eléctricas rotativas o juntas rotativas eléctricas, estos componentes mejoran la capacidad del sistema, simplifican el diseño y evitan daños durante la rotación.
Características Clave
  • Modelo estándar de 12 circuitos con contactos de oro
  • Funciona a velocidades de hasta 200 rpm de forma continua
  • Longitud de cable estándar de 250 mm con cableado con código de colores
  • Compatible con varios protocolos de bus de datos
  • Disponible en configuraciones selladas
  • Rodamientos de bolas de precisión para una vida útil prolongada
  • Diseño de ranura en V de 90° para un funcionamiento suave
Ventajas de Rendimiento
  • Requisitos de par mínimos para la eficiencia del sistema
  • Tamaño compacto para aplicaciones con espacio limitado
  • Características de rotación excepcionalmente suaves
  • Bajo ruido eléctrico para la integridad de la señal
  • Capacidad de rotación continua de 360°
  • Alta capacidad de transferencia de ancho de banda
  • Envío rápido disponible para requisitos urgentes
Especificaciones Técnicas
Parámetro Valor
Velocidad de Funcionamiento 0-100 rpm
Número de Circuitos 12
Tensión Nominal 240 VCA/CC
Intensidad Nominal 1-3A
Rango de Temperatura -20°C a +60°C
Material de Contacto Oro a Oro
Rigidez Dieléctrica ≥200 VCA @50Hz
Resistencia de Aislamiento 50 MΩ @ 500 VCC
Aplicaciones Típicas
  • Equipos e instrumentación de pruebas eléctricas
  • Sistemas de control de fabricación y procesos
  • Aplicaciones de robótica y sensores rotativos
  • Mecanismos de cámara PTZ CCTV
  • Equipos médicos y de aviación
  • Sistemas de rotación de exhibiciones/pantallas
  • Maquinaria personalizada y OEM
12 circuitos compactos anillo de deslizamiento separado con rotación continua de 360 ° para una transferencia de energía suave 0 12 circuitos compactos anillo de deslizamiento separado con rotación continua de 360 ° para una transferencia de energía suave 1
Información del Fabricante
JINPAT Electronics se especializa en soluciones de anillos colectores de alta calidad con:
  • Instalación de producción de más de 12,000 metros cuadrados con más de 500 empleados
  • 69 patentes y reconocimiento de Empresa Nacional de Alta Tecnología
  • Más de 20 años de experiencia en I+D y fabricación desde 1996
  • Más de 10,000 diseños exitosos en aplicaciones comerciales y militares
  • Asociaciones globales con empresas líderes
  • Soluciones de ingeniería personalizadas disponibles
12 circuitos compactos anillo de deslizamiento separado con rotación continua de 360 ° para una transferencia de energía suave 2 12 circuitos compactos anillo de deslizamiento separado con rotación continua de 360 ° para una transferencia de energía suave 3
Preguntas Frecuentes
¿Qué es un anillo colector?
Un anillo colector es un dispositivo electromecánico que permite la transmisión de energía y señales entre componentes fijos y giratorios, eliminando los cables colgantes propensos a daños y mejorando el rendimiento del sistema.
Guía de Selección de Productos
Para una selección óptima del anillo colector, considere los requisitos de circuito de su aplicación, las especificaciones de voltaje/corriente, la velocidad de funcionamiento y la configuración de montaje. Nuestro equipo de ingeniería ofrece consultas gratuitas para soluciones personalizadas.
