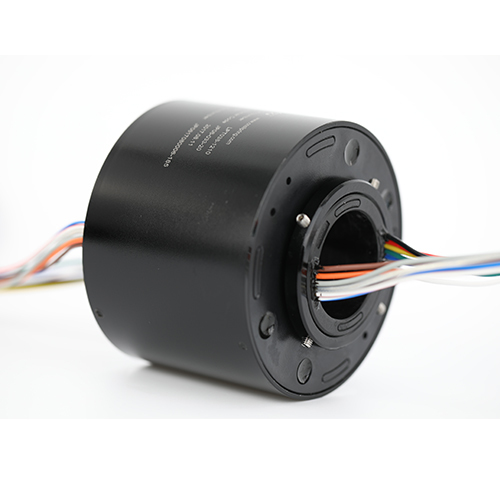

Anillo Colector de 50mm con Agujero Pasante, 6 Circuitos, 5A, 300rpm
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Tamaño del orificio | 50 mm | Circuitos | 6 |
|---|---|---|---|
| Corriente por circuito | 5A | Velocidad de funcionamiento | 0-300rpm |
| Calificación de voltaje | 380 V CA/CC o superior | Material de contacto | Metal precioso |
| Diámetro externo | 119 mm | Temperatura de trabajo | -10 ~ +50 |
| Humedad de trabajo | 60% RH o más | Resistencia dieléctrica | ≥200V@50Hz entre cada circuito |
| Resistencia a aislamiento | 50MΩ@ 500VDC | Ruido eléctrico | minuto 30mΩ |
| Longitud de alambre de plomo | 300 mm (11.811 pulgadas) | Material de alojamiento | Aleación de aluminio |
| Esfuerzo de torsión | ≤ 9,25 g*m | ||
| Resaltar | 50m m a través del anillo colectando del agujero,Anillo colector de 6 circuitos,5A |
||
Descripción de producto
Anillo de deslizamiento de alto rendimiento - Tamaño del agujero de 50 mm, 6 circuitos, 5A
El anillo de deslizamiento LPT050-0605 cuenta con 6 conexiones con 5A por anillo.Utilizando tecnología avanzada de cepillado de fibra, este anillo de deslizamiento ofrece un rendimiento superior con múltiples puntos de contacto por paquete de cepillo, baja fuerza de contacto y tasas de desgaste mínimas.
Características clave
- Proyecto de diámetro de 50 mm
- Diámetro exterior compacto de 119 mm
- Opciones de configuración modular
- Control de circuitos de hasta 20 a 50 amperios
- Funcionan a velocidades de hasta 300 rpm de forma continua
- Rodamientos de acero y eje/carcasa mecanizados para entornos adversos
- Montado de cuello estándar (flange opcional)
- Opciones de salida de plomo múltiples disponibles
- Anillos plateados estándar (de oro opcional)
- Unidad sellada para protección
- Capacidad de rotación continua de 360°
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Circuitos | 1 a 24 circuitos |
| Velocidad de funcionamiento | 0 a 300 rpm |
| Temperatura de trabajo | -10 °C a +50 °C |
| Humedad de trabajo | 60% RH o más |
| Especificaciones eléctricas | |
| Nivel de tensión | 380 VAC/DC o más |
| Calificación actual | 2A/5A/10A/15A por circuito |
| Resistencia dieléctrica | ≥ 200V@50Hz entre cada circuito |
| Resistencia al aislamiento | Se aplicarán los siguientes requisitos: |
| Ruido eléctrico | 30 mΩ Min |
| Especificaciones mecánicas | |
| Material de contacto | Metales preciosos |
| Duración del alambre de plomo | 300 mm estándar (11.811 pulgadas) |
| Materiales para la vivienda | De aleación de aluminio |
| Torque de trabajo | ≤ 9,25 g*m (valor de referencia) |
| Protección | Protección IP50 |
Ventajas de rendimiento
- Transmisión eficiente de señales de control y datos
- La tecnología de cepillado de fibra permite un funcionamiento sin mantenimiento (sin necesidad de lubricación)
- El diseño modular permite la personalización mediante técnicas de fabricación estándar
- Configuraciones personalizadas disponibles para requisitos específicos de la aplicación
Aplicaciones típicas
- Máquinas y aparatos de embalaje
- Sistemas de manipulación de semiconductores
- Equipo de automatización industrial
- Maquinaria para exhibición de objetos
- Equipo de diagnóstico médico
- Tablas de índices giratorias
- Sistemas de control de procesos
- Sistemas de iluminación de emergencia
- Máquinas para la fabricación de paletas
- Turretas y bobinas de cables para equipos pesados
Información del fabricante
- 12Instalación de producción de más de 1000 metros cuadrados
- Más de 500 empleados cualificados
- Reconocido como empresa nacional de alta y nueva tecnología
- Titular de 69 patentes de tecnología
- Alianzas globales con empresas industriales líderes
- 10,000+ diseños exitosos en múltiples industrias
- Establecida en 1996 con más de 20 años de experiencia en I+D
- Soluciones de ingeniería personalizadas disponibles
- Entrega rápida de productos estándar
Preguntas frecuentes
¿Qué es un anillo de deslizamiento?
Un anillo de deslizamiento es un dispositivo electromecánico que permite la transmisión de potencia y señales eléctricas entre estructuras estacionarias y giratorias.Elimina la necesidad de cables colgantes en sistemas rotativos, mejorando el rendimiento mecánico y simplificando el funcionamiento.
¿Qué tipo de anillos de deslizamiento ofrecen?
- Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85
- Anillos de deslizamiento de la señal (USB, fibra óptica, alta frecuencia)
- Las uniones giratorias neumáticas/hidráulicas
- Soluciones diseñadas a medida
- Modelos de producción de gran volumen
¿Cómo seleccionar el anillo de deslizamiento adecuado?
La selección requiere detalles sobre los parámetros de funcionamiento de su aplicación, incluido el número de circuitos, los requisitos de voltaje / corriente, la velocidad de funcionamiento y la configuración de montaje.Nuestro equipo de ingenieros puede ayudar con la selección adecuada o diseño personalizado.
¿Proporciona soluciones de anillos de resbalón personalizadas?
Sí, nuestro equipo de ingenieros puede desarrollar soluciones personalizadas adaptadas a sus requisitos específicos.
