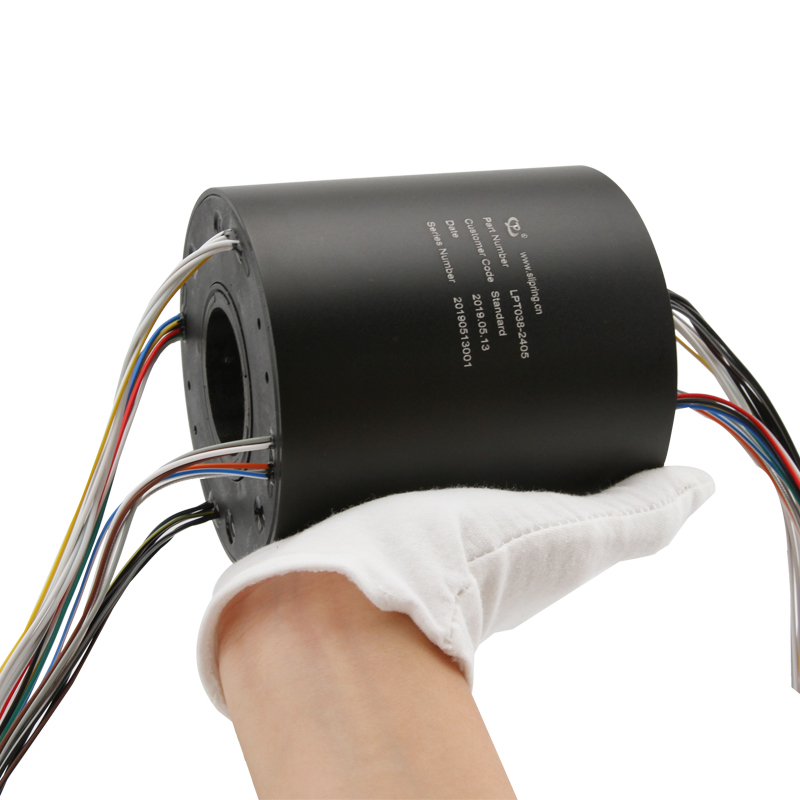

24 Circuito 5A a través del anillo de deslizamiento de agujero con perforación de 38,1 mm
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Circuitos | 24 | Calificación actual | 5A |
|---|---|---|---|
| Diámetro del agujero | 38,1 MM | Velocidad de rotación | 0-300rpm |
| Válvula de tensión | 240 VAC/DC | Rigidez dieléctrica | 1000VAC@50Hz |
| Resistencia de Aislamiento | ≥500MΩ@500VDC | Resistencia de contacto dinámica | 1MΩ mín. |
| Material de contacto | Plástico de ingeniería | Material de la carcasa | Aluminio |
| Torque de trabajo | Circuitos de ≤ 0,1 N.m/6, de + 0,03 N.m/6 | Tipo de alambre | de acero o acero |
| Duración del cable | rotor/estator:300mm | Rango de temperatura | Industrial: -20℃~+60℃ Militar: -50℃~+80℃ |
| Grado de protección | IP50 | ||
| Resaltar | 5A Anillo de deslizamiento por agujero,38anillo de deslizamiento de 0,1 mm |
||
Descripción de producto
Arco hueco eléctrico, 360 ° de rotación de la potencia Tamaño del taladro 38.1mm 24 circuitos 5A, a través del anillo de deslizamiento del taladro
Atributos del producto
| Atributo | Valor |
|---|---|
| El tipo | Accesorios electrónicos |
| Circuitos | 24 |
| Calificación actual | 5A |
| Diámetro del agujero | 38.1 mm |
Descripción del producto
Precio de ganga sólo en Alibaba
Breve introducción
La serie LPT son anillos de deslizamiento de perforación (el orificio central puede pasar a través del eje de transmisión, paso de gas-líquido; también puede integrar alta frecuencia, fibra, codificador, guía de onda,gas y líquido y otras juntas)El uso de un cepillo de fibra avanzado asegura un contacto confiable bajo una fricción extremadamente baja. El orificio central está disponible desde 0 a 1000 mm. La corriente es de mA a 5000 amperios.El voltaje puede ser de hasta 10000 voltios, que puede satisfacer plenamente las diferentes necesidades de transmisión.
Características
- Transmisión de señales analógicas y digitales
- La potencia y la señal se transmiten de forma mixta, y las categorías de señal son las siguientes:
- Ethernet: velocidad (10Mbps/100Mbps/1000Mbps)
- Ethernet industrial: EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP, etc. Las aplicaciones que se utilizan en el sector de las telecomunicaciones son las siguientes:
- Video en alta definición: SDI, LVDS, etc.
- Comunicación en serie: RS232, RS485, RS422, etc.
- Bus de serie universal: USB2.0
- Bus de campo industrial: CANBus, ProfiBus, InterBus, CC-Link, DeviceNet, etc. El bus de campo industrial es el bus de campo más utilizado en el sector industrial.
- La señal del sensor: resistencia térmica, termoparejo, tensiónímetro, etc.
- Larga vida útil, libre de mantenimiento
- Fácil de instalar
Principales aplicaciones
Equipo de automatización industrial, Equipo médico, Equipo eólico, Equipo de ensayo, Equipo de exposición/exhibición, Robots, Equipo giratorio, Equipo de entretenimiento, Equipo ferroviario de alta velocidadMáquinas y aparatos para el embalaje, Equipos para buques en alta mar, maquinaria de construcción.
Especificaciones técnicas
| Electricidad y electrónica | Mecánica | Medio ambiente |
|---|---|---|
| Número de circuitos: 18/24 | Velocidad de rotación: 0-300 rpm | Temperatura: Industrial: -20°C~+60°C Militar: -50°C~+80°C |
| La corriente: 5A (señal) / 10A / 15A | Material de contacto: plástico de ingeniería | Humedad: 60% RH o más |
| Válvulas de corriente continua y de corriente continua | Material de la carcasa: Aluminio | Grado de protección: IP50 |
| Fuerza dieléctrica: 1000VAC@50Hz | Torque: ≤ 0,1 N.m/6 circuitos, +0,03 N.m/6 circuitos | |
| Resistencia de aislamiento: ≥ 500MΩ@500VDC | Tipo de alambre: Teflón u otros | Duración de vida: 10 millones (personalizable) |
| Resistencia de contacto dinámica: 1 mΩ min. | La longitud del cable: rotor/estator: 300 mm |
Código de color del cable
Dibujo del esquema del producto
Nuestras ventajas
- Con una gran planta de más de 12.000 metros cuadrados y más de 500 empleados.
- La empresa ha sido galardonada con el título de "High National y Nueva Tecnología" y ha obtenido 69 patentes.
- Cooperación a largo plazo con empresas y agentes famosos de todo el mundo.
- Con más de 10.000 diseños con éxito en aplicaciones civiles, militares, comerciales e industriales.
- Fundada en 1996, con más de 20 años de experiencia en producción e I + D.
- Proporcionar soluciones de anillos de resbalón personalizados gratuitos, que pueden ser adecuados para una variedad de equipos
- Entrega rápida
Preguntas frecuentes
Nos centramos en el desarrollo, diseño, fabricación de deslizamientos de alta calidad, y ofrecemos varias soluciones para sistemas rotativos.
Un anillo de deslizamiento es un dispositivo electromecánico que permite la transmisión de potencia y señales eléctricas desde una estructura estacionaria a una estructura giratoria.Un anillo de deslizamiento se puede utilizar en cualquier sistema electromecánico que requiera rotación mientras se transmite potencia o señalesPuede mejorar el rendimiento mecánico, simplificar el funcionamiento del sistema y eliminar los cables propensos a daños que cuelgan de las articulaciones móviles.
- Anillos de deslizamiento eléctricos (anillo de deslizamiento de cápsula, anillo de deslizamiento de perforación, anillo de deslizamiento en miniatura, etc.)
- Anillos de deslizamiento de señal (anillo de deslizamiento USB2.0/USB3.0, unión giratoria de fibra óptica, anillo de deslizamiento de alta frecuencia, etc.)
- Las uniones giratorias neumáticas/hidráulicas
- Anillos de deslizamiento personalizados
- Serie de gran volumen
4¿Cómo elijo un anillo de deslizamiento?
La selección adecuada de una solución de anillo de deslizamiento requiere detalles sobre los parámetros de funcionamiento de su aplicación, incluidos los circuitos totales, el voltaje y los amperios por circuito, la velocidad de funcionamiento y el tipo de montaje.Si usted está seguro de que una solución personalizada / modificada es más probable que sea necesaria o necesita ayuda en su selección, póngase en contacto con nosotros para empezar.
Sí, si usted está seguro de que una solución personalizada / modificada es más probable que sea necesaria o necesita ayuda en su selección, póngase en contacto con nosotros para empezar.Nuestros ingenieros encontrarán la solución perfecta para sus necesidades..
