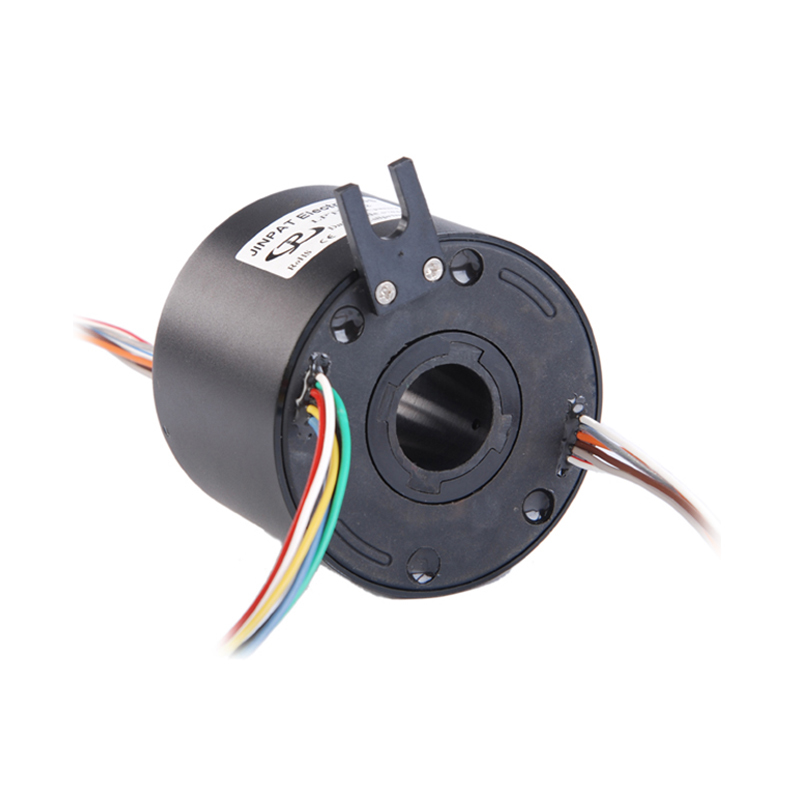

Anillo Colector de Paso Pasante de 70 mm 6 Circuitos 10A por Anillo
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Tamaño del agujero | 70 mm | Número de circuitos | 6 circuitos |
|---|---|---|---|
| Corriente por circuito | 10 A | Velocidad de funcionamiento | 0 a 400 rpm |
| Temperatura de trabajo | -20℃ a +60℃ | Humedad de trabajo | Derecho del 60% o más alto |
| Nivel de tensión | 380 V AC/DC o más | Rigidez dieléctrica | ≥ 800 V @ 50 Hz |
| Resistencia de Aislamiento | 50MΩ @500VCC | Ruido eléctrico | ≤ 30 mΩ |
| Material de contacto | El metal precioso | longitud del alambre de plomo | 300 mm |
| Material de la carcasa | De aleación de aluminio | Clase de protección | IP44 o más alto |
| Torque de trabajo | ≤ 9,25 g*m | ||
| Resaltar | 70m m a través del anillo colectando agujereado,Anillo colector de 6 circuitos 10A,A través del anillo de deslizamiento 10A |
||
Descripción de producto
Anillo de deslizamiento a través del tajo - 15A 38mm 6 Circuito con tajo
Atributos del producto
| El tipo | Accesorios electrónicos |
| Modelo | A través del anillo de deslizamiento de agujero |
| Tamaño del agujero | 70 mm |
| Número de circuitos | 6 circuitos (10A por corriente de anillo o señal de enrutamiento) |
| Torque de trabajo | Menos de 9,25 g*m (para referencia) |
Resumen del producto
Este anillo de deslizamiento de alto rendimiento a través de la perforación cuenta con una perforación sin obstrucciones de 70 mm para el espacio de enrutamiento para hidráulica, neumática o montaje de eje concéntrico.ofrece múltiples puntos de contacto por paquete de cepillo con poca fuerza de contacto y tasas de desgaste.
Especificaciones clave
| Circuitos | 6 circuitos (modulo opcional de 1 a 24 circuitos) |
| Velocidad de funcionamiento | 0 a 400 rpm |
| Temperatura de trabajo | -20 °C a +60 °C |
| Humedad de trabajo | 60% RH o más |
| Nivel de tensión | 380 V AC/DC o más |
| Calificación actual | 10A por circuito (2A/5A/15A opcional) |
| Resistencia dieléctrica | ≥ 800V@50Hz entre cada circuito |
| Resistencia al aislamiento | Se aplicarán los siguientes requisitos: |
| Ruido eléctrico | ≤ 30 mΩ Min |
| Material de contacto | Metales preciosos |
| Duración del alambre de plomo | El estándar es de 300 mm (11.811 pulgadas) |
| Materiales para la vivienda | De aleación de aluminio |
| Protección | IP44 o superior |
Características clave
- Proyecto de diámetro de 70 mm
- Diámetro exterior compacto de 135 mm
- Diseño modular con configuraciones de circuitos flexibles
- Soporta circuitos de hasta 20-50 amperios
- Funcionamiento continuo a velocidades de hasta 400 rpm
- Rodamientos de acero y eje mecanizado para entornos adversos
- Instalación de cuello estándar con montaje de brida opcional
- Opciones de salida de plomo múltiples disponibles
- Anillos plateados estándar (opcional dorado)
- Unidad sellada para protección
Ventajas técnicas
- Compatible con los protocolos de bus de datos
- Duración de vida libre de mantenimiento y sin necesidad de lubricación
- Rotación continua de 360° para la transmisión de energía, señal y fluidos
- Personalizable para condiciones ambientales específicas
- Tecnología de cepillado de fibra para un funcionamiento fiable
- Diseño modular para configuraciones flexibles
Información del fabricante
JINPAT Electronics se especializa en soluciones de anillos de resbalón de alta calidad con:
- 12,000 metros cuadrados de planta de producción con más de 500 empleados
- Certificación nacional de alta y nueva tecnología con 69 patentes
- Más de 20 años de experiencia en I+D y producción desde 1996
- 10,000+ diseños exitosos para aplicaciones civiles, militares, comerciales
- Alianzas globales con grandes empresas
Preguntas frecuentes
¿Qué es un anillo de deslizamiento?
Un anillo de deslizamiento es un dispositivo electromecánico que permite la transmisión de potencia y señales eléctricas desde estructuras estacionarias a estructuras giratorias.Mejorar el rendimiento mecánico y eliminar los cables colgantes.
¿Qué tipos de anillos están disponibles?
Proporcionamos anillos eléctricos de deslizamiento, anillos de deslizamiento de señal, uniones rotativas neumáticas / hidráulicas y soluciones personalizadas para diversas aplicaciones.
¿Ofrece soluciones personalizadas?
Sí, nuestro equipo de ingeniería puede desarrollar soluciones de anillos de deslizamiento personalizadas basadas en sus requisitos específicos para circuitos, voltaje, velocidad y montaje.
