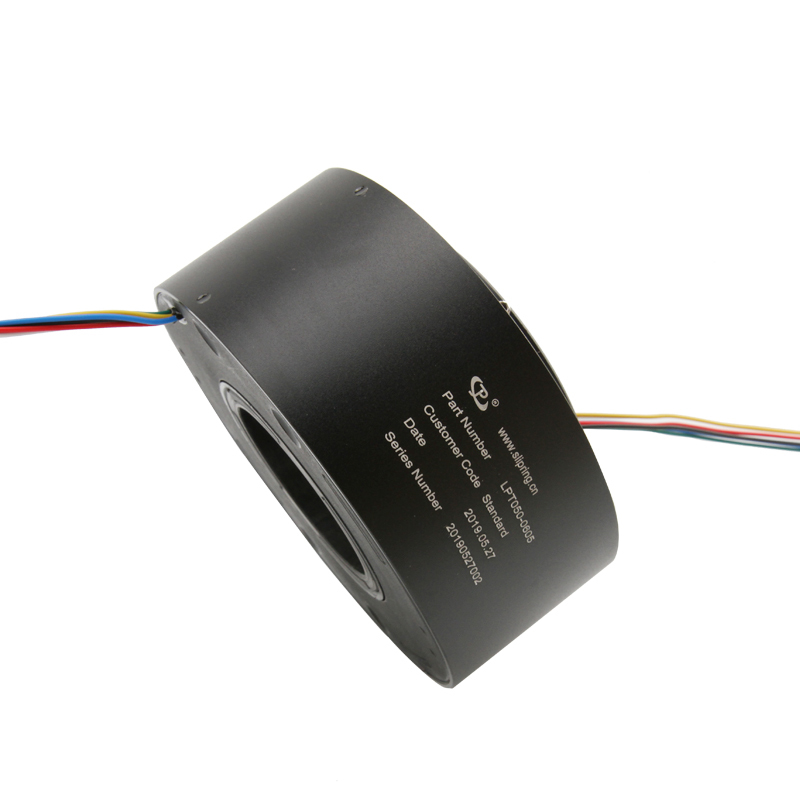

50 mm a través del anillo de deslizamiento de perforación 6 circuitos 5A 300rpm
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Tamaño del taladro | 50 mm | Velocidad de funcionamiento | 0-300rpm |
|---|---|---|---|
| Número de circuitos | 6/12/18/24 | Calificación actual | 5A por el circuito |
| Nivel de tensión | 380 V CA/CC o superior | Rigidez dieléctrica | 1000VAC@50Hz |
| Resistencia de Aislamiento | ≥500MΩ@500VDC | Resistencia de contacto dinámica | 1MΩ mín. |
| Material de contacto | Plástico de ingeniería | Material de la carcasa | Aluminio |
| Torque de trabajo | Circuitos de ≤ 0,1 N.m/6, de + 0,03 N.m/6 | Tipo de alambre | de acero o acero |
| Duración del cable | rotor/estator:300mm | Rango de temperatura | Industrial: -20℃~+60℃ Militar: -50℃~+80℃ |
| Grado de protección | IP50 | ||
| Resaltar | Anillo de deslizamiento de 50 mm a través de la perforación,Anillo de deslizamiento de 6 circuitos 5A,Anillo de deslizamiento de 300 rpm con garantía |
||
Descripción de producto
LPT a través de anillos de deslizamiento de orificio - tamaño de orificio de 50 mm, 6 circuitos, 5a
Precio de ganga solo en Alibaba
Descripción general del producto
Los anillos de deslizamiento a través de la serie LPT cuentan con un orificio central que puede acomodar ejes de transmisión, pasajes de gas-líquido y puede integrar alta frecuencia, fibra, codificador, guía de onda, gas y juntas líquidas. La utilización de la tecnología avanzada de fibra de fibra garantiza un contacto confiable con una fricción mínima. Disponible con agujeros centrales de 0 a 1000 mm, clasificaciones de corriente de MA a 5000A y voltaje de hasta 10000 V para cumplir con diversos requisitos de transmisión.
Características clave
- Transmite señales analógicas y digitales
- Transmisión mixta de potencia y señales que incluyen:
- Ethernet (10Mbps/100Mbps/1000Mbps)
- Ethernet industrial (Ethernet, Ethercat, Profinet, PowerLink, Sercosiii/IP)
- Video HD (SDI, LVD)
- Comunicación en serie (rs232, rs485, rs422)
- USB2.0
- Bus de campo industrial (Canbus, Profibus, Interbus, CC-Link, DeviceNet)
- Señales del sensor (resistencia térmica, termopar, calibre de deformación)
- Vida útil larga con operación sin mantenimiento
- Proceso de instalación fácil
Especificaciones técnicas
Electrical y Electrónica
| Número de circuitos | 24/06/18/24 |
| Actual | 5a (señal)/10a/15a |
| Voltaje | 240VAC/DC |
| Resistencia dieléctrica | 1000VAC@50Hz |
| Resistencia a aislamiento | ≥500mΩ@500vdc |
| Resistencia dinámica de contacto | 1mΩ min. |
Mecánico
| Velocidad giratoria | 0-300 rpm |
| Material de contacto | Ingeniería de plástico |
| Material de alojamiento | Aluminio |
| Esfuerzo de torsión | ≤0.1nm/6 circuitos, +0.03 nm/6 circuitos |
| Tipo de cable | Teflón u otros |
| Longitud de alambre | Rotor/estator: 300 mm |
Ambiental
| Temperatura | Industrial: -20 ℃ ~+60 ℃ Militar: -50 ℃ ~+80 ℃ |
| Humedad | 60%HR o superior |
| Grado de protección | IP50 |
| Esperanza de vida | 10 millones (personalizables) |
Dibujo de esquema de productos
Código de color de alambre
Aplicaciones
Equipo de automatización industrial, equipos médicos, equipos de energía eólica, equipos de prueba, equipos de exhibición/exhibición, robots, equipos giratorios, equipos de diversión, equipo ferroviario de alta velocidad, maquinaria de embalaje, equipo en alta mar, maquinaria de construcción
Ventajas de la empresa
- Instalación de 12,000 metros cuadrados con más de 500 empleados
- Reconocido como empresa "National High and New Technology" con 69 patentes
- Asociaciones a largo plazo con empresas globales en todo el mundo
- Más de 10,000 diseños exitosos para aplicaciones civiles, militares, comerciales e industriales
- Establecido en 1996 con más de 20 años de producción y experiencia en I+ D
- Soluciones de anillo de deslizamiento personalizado gratuitos para diversos requisitos de equipo
- Tiempos de entrega rápidos
Preguntas frecuentes
¿Qué hacemos?
Nos centramos en desarrollar, diseñar, fabricar slipnings de alta calidad y ofrecemos varias soluciones para sistemas giratorios.
¿Qué es un anillo de deslizamiento?
Un anillo de deslizamiento es un dispositivo electromecánico que permite la transmisión de potencia y señales eléctricas de una estructura estacionaria a una rotación. Mejora el rendimiento mecánico, simplifica la operación del sistema y elimina los cables propensos a daños que colgan de las articulaciones móviles.
¿Qué tipo de anillos de deslizamiento proporcionamos?
- Anillos de deslizamiento eléctrico (anillo de deslizamiento de la cápsula, anillo de deslizamiento a paso a paso, anillo de deslizamiento en miniatura)
- Anillos de deslizamiento de señal (anillo de deslizamiento USB2.0/USB3.0, junta rotativa de fibra óptica, anillo de deslizamiento de alta frecuencia)
- Sindicatos rotativos neumáticos/hidráulicos
- Anillos de deslizamiento personalizados
- Serie de gran volumen
¿Cómo elijo un anillo de deslizamiento?
La selección requiere detalles sobre los parámetros operativos de su aplicación, incluidos los circuitos totales, el voltaje y los amplificadores por circuito, la velocidad de funcionamiento y el tipo de montaje. Contáctenos para obtener ayuda con soluciones personalizadas/modificadas.
¿Proporciona anillos de deslizamiento personalizados?
Sí, nuestros ingenieros desarrollarán soluciones perfectas para sus necesidades. Contáctenos para comenzar con los requisitos personalizados.
