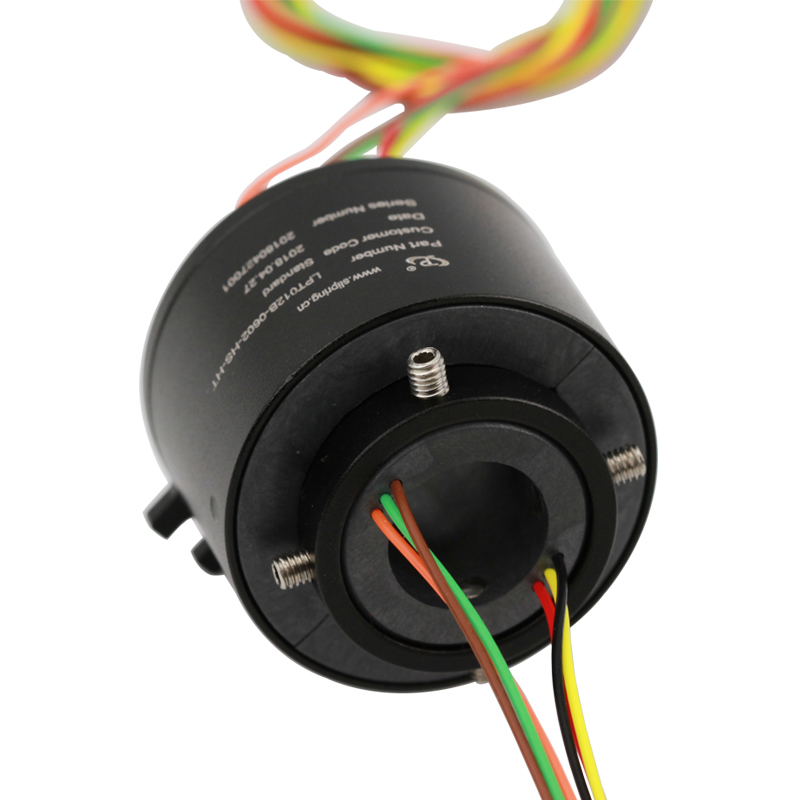

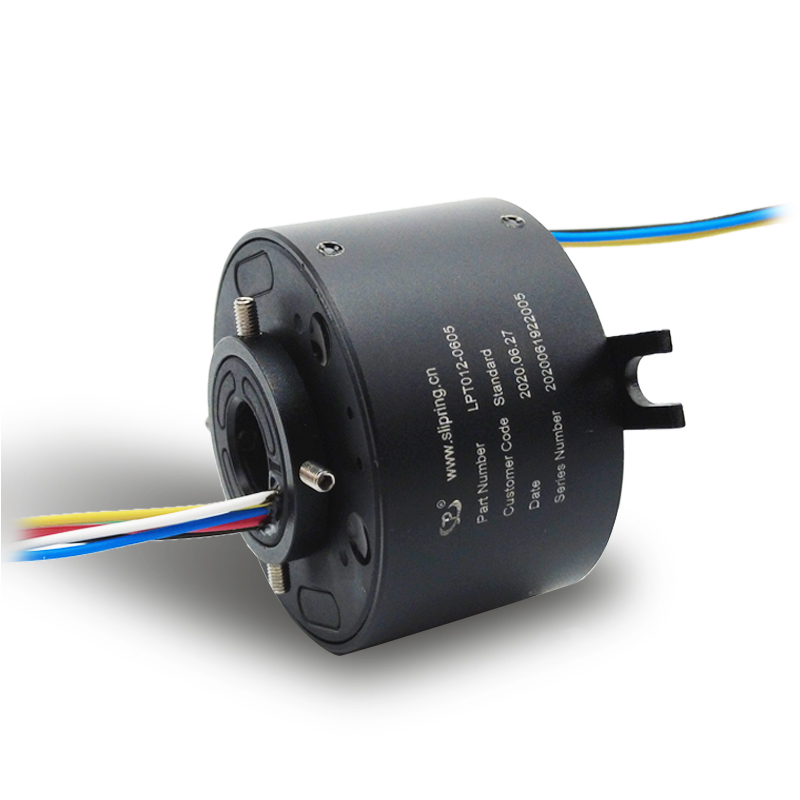

Anillo Colector de Paso Pasante de 12.7mm 6 Circuitos 5A Contactos de Metal Precioso
Datos del producto
| Tamaño del taladro | 12.7 mm | Circuitos | circuito 6 |
|---|---|---|---|
| Calificación actual | 5A por el circuito | Velocidad de funcionamiento | 0-400rpm |
| Humedad de trabajo | 60% RH o más | Material de contacto | El metal precioso |
| Nivel de tensión | 380 V CA/CC o superior | Nivel de protección | IP44 o más alto |
| Rigidez dieléctrica | ≥800V@50Hz entre cada circuito | Resistencia de Aislamiento | 50MΩ@ 500VDC |
| Ruido eléctrico | minuto 30mΩ | longitud del alambre de plomo | 300 mm (11.811 pulgadas) |
| Material de la carcasa | De aleación de aluminio | Torque de trabajo | ≤ 9,25 g*m |
| Temperatura de trabajo | -20℃~ +60℃ | ||
| Resaltar | Anillo colector de paso pasante de 12.7mm,Anillo colector de 6 circuitos con contactos de metal precioso,5A Anillo de deslizamiento por agujero |
||
Descripción de producto
Anillo Colector de Orificio Pasante Pequeño - Tamaño de Orificio de 12,7 mm, 6 Cables, Contactos de Metal Precioso de 5A
Atributos del Producto
| Atributo | Valor |
|---|---|
| Tipo | Accesorios Electrónicos |
| Circuitos | 6 circuitos 2A por anillo (1-24 circuitos personalizados opcionales) |
| Velocidad de Funcionamiento | 0-400rpm |
| Humedad de Trabajo | 60% HR o superior |
| Material de Contacto | Metal precioso |
| Tensión Nominal | 380VAC/DC o superior |
| Protección | IP44 o superior |
Descripción del Producto
Los anillos colectores de orificio pasante de la serie LPT cuentan con un orificio central que puede acomodar ejes de transmisión o pasajes de gas-líquido, con integración opcional de alta frecuencia, fibra, codificador, guía de ondas, juntas de gas y líquido. La tecnología avanzada de cepillo de fibra garantiza un contacto fiable con una fricción mínima.
Precio de Ganga Solo en Alibaba
Características Principales
- Transmite señales analógicas y digitales
- Transmisión mixta de potencia y señales incluyendo:
- Ethernet (10Mbps/100Mbps/1000Mbps)
- Ethernet Industrial (EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP)
- Vídeo HD (SDI, LVDS)
- Comunicación serie (RS232, RS485, RS422)
- USB2.0
- Bus de campo industrial (CANBus, ProfiBus, InterBus, CC-Link, DeviceNet)
- Señales de sensor (resistencia térmica, termopar, extensómetro)
- Larga vida útil con funcionamiento sin mantenimiento
- Fácil instalación
Aplicaciones
- Equipos de automatización industrial
- Equipos médicos
- Equipos de energía eólica
- Equipos de prueba
- Equipos de exhibición y visualización
- Robótica
- Equipos de plataforma giratoria
- Equipos de entretenimiento
- Equipos ferroviarios de alta velocidad
- Maquinaria de embalaje
- Equipos marinos para barcos
- Maquinaria de construcción
Especificaciones Técnicas
| Circuitos | 12 circuitos |
| Velocidad de Funcionamiento | 0-300rpm |
| Temperatura de Trabajo | -20℃ a +60℃ |
| Humedad de Trabajo | 60% HR o superior |
| Especificaciones Eléctricas | |
| Tensión Nominal | 380VAC/DC o superior |
| Intensidad Nominal | 5A por circuito |
| Resistencia Dieléctrica | ≥800V@50Hz entre cada circuito |
| Resistencia de Aislamiento | 50MΩ@ 500VDC |
| Ruido Eléctrico | 30mΩ Min |
| Especificaciones Mecánicas | |
| Material de Contacto | Metal precioso |
| Longitud del Cable Conductor | Estándar 300 mm (11,811 pulgadas) |
| Material de la Carcasa | Aleación de aluminio |
| Par de Apriete | ≤9,25 g*m (como referencia) |
| Protección | IP50 |
Dibujo del Contorno del Producto
Nuestras Ventajas
- Instalación de producción de 12.000 metros cuadrados con más de 500 empleados
- Reconocido como empresa de "Alta y Nueva Tecnología Nacional" con 69 patentes
- Asociaciones a largo plazo con empresas globales y agentes en todo el mundo
- Más de 10.000 diseños exitosos para aplicaciones civiles, militares, comerciales e industriales
- Establecida en 1996 con más de 20 años de experiencia en producción e I+D
- Soluciones de anillos colectores personalizados gratuitas para diversos requisitos de equipos
- Tiempos de entrega rápidos
Aplicaciones Típicas
Información de la Empresa
Preguntas Frecuentes
¿Qué hacemos?
Nos especializamos en el desarrollo, diseño y fabricación de anillos colectores de alta calidad, ofreciendo soluciones integrales para sistemas rotativos.
¿Qué es un anillo colector?
Un anillo colector es un dispositivo electromecánico que permite la transmisión de energía y señales eléctricas entre estructuras fijas y rotativas. Mejora el rendimiento mecánico, simplifica el funcionamiento del sistema y elimina los cables colgantes propensos a daños en las juntas rotativas.
¿Qué tipos de anillos colectores proporcionamos?
- Anillos Colectores Eléctricos (cápsula, orificio pasante, miniatura)
- Anillos Colectores de Señal (USB2.0/USB3.0, juntas rotativas de fibra óptica, alta frecuencia)
- Uniones Rotativas Neumáticas/Hidráulicas
- Anillos Colectores Personalizados
- Series de gran volumen
¿Cómo elijo un anillo colector?
La selección requiere detalles sobre los parámetros de funcionamiento de su aplicación, incluyendo el total de circuitos, la tensión y la corriente por circuito, la velocidad de funcionamiento y el tipo de montaje. Póngase en contacto con nuestros ingenieros para obtener ayuda con soluciones personalizadas.
¿Proporcionan anillos colectores personalizados?
Sí, nuestro equipo de ingeniería desarrolla soluciones a medida para requisitos específicos. Póngase en contacto con nosotros para discutir las necesidades de su aplicación.
