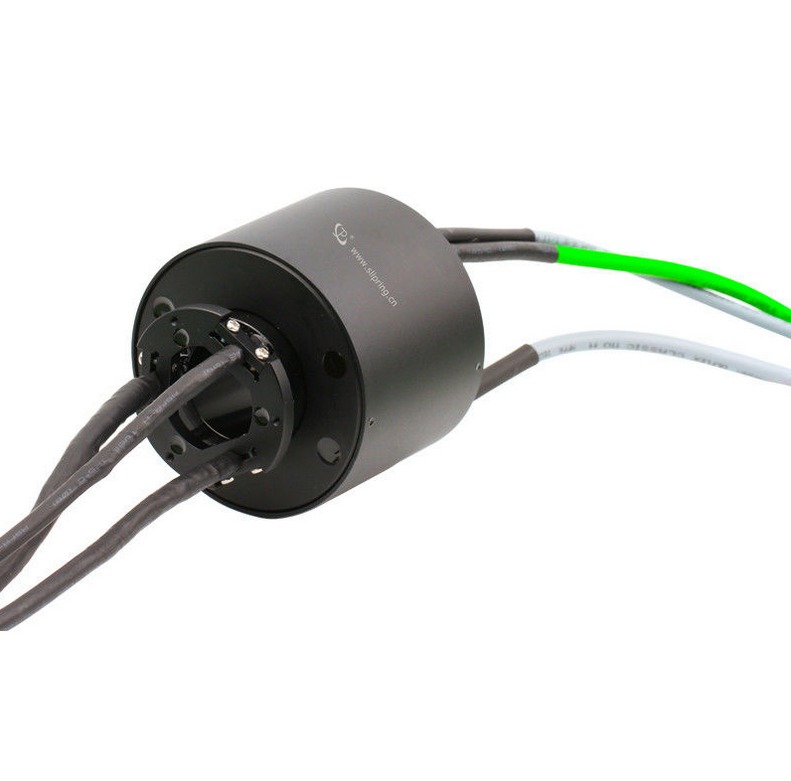

15 Circuito a través del anillo de deslizamiento de Ethernet de perforación para energía y señal
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Circuitos | 15 circuitos | Velocidad de funcionamiento | 0-300rpm |
|---|---|---|---|
| Nivel de tensión | Se aplicarán las reglas siguientes: | Ruido eléctrico | minuto 70mΩ |
| Voltado de trabajo | Se aplicarán las reglas siguientes: | Rigidez dieléctrica | ≥ 1000V@50Hz (corriente), 300V@50Hz (señal) |
| Resistencia de Aislamiento | 500MΩ@500VCC (corriente), 100MΩ@300VCC (señal) | A través de diámetro interior | Φ38.1mm |
| Material de contacto | El metal precioso | Material de la carcasa | De aleación de aluminio |
| Duración del cable | Rotor:3000mm, Estator:1000mm | Rango de temperatura | -20°C ~ +60°C |
| Humedad | ≤60%RH | Clasificación de propiedad intelectual | IP50 |
| Tamaño del cable | Cables de Lapp 10019917/ Cables de Lapp 0028892 Cables de Simens (6XV1840-2AH10) | ||
| Resaltar | 15 circuito a través del anillo de deslizamiento del perforación,anillo de deslizamiento Ethernet para alimentación,a través de una señal de anillo de deslizamiento de agujero |
||
Descripción de producto
Anillo Colector Ethernet de Paso Pasante de 15 Circuitos, Transmisión de Corriente y Señal
Atributos del Producto
| Atributo | Valor |
|---|---|
| Tipo | Accesorios Electrónicos |
| Circuitos | 15 circuitos |
| Velocidad de Operación | 0-300rpm |
| Tensión Nominal | 380VAC/24VAC |
| Ruido Eléctrico | 70mΩ Mín. |
Descripción General del Producto
Precio de Ganga Solo en Alibaba
El anillo colector de la serie LPT038 es un anillo colector conductivo de orificio pasante estándar con múltiples canales y opciones de corriente.
- Rotación infinita de 360 grados, que cumple con la transmisión híbrida de energía y señal
- La tecnología avanzada de cepillo de fibra garantiza baja fricción, baja resistencia de contacto, sin residuos de fricción y funcionamiento sin mantenimiento
- Diseño modular y estandarizado con tecnología madura para una respuesta rápida a la demanda del mercado
Aplicaciones
- Equipos de control de procesos
- Iluminación de emergencia, robótica, máquinas paletizadoras
- Torretas de equipos pesados o carretes de cable
- Maquinaria de embalaje/envoltura
- Equipos médicos
- Mesas indexadoras rotativas
- Sistemas de manipulación de semiconductores
- Maquinaria industrial
- Maquinaria de exhibición
- Cámaras de alta velocidad
Especificaciones Técnicas
| Circuitos | 5 circuitos × Señal RS422, 6 circuitos × 5A, 4 circuitos × Ethernet |
| Voltaje de Trabajo | 380VAC/24VAC |
| Resistencia Dieléctrica | Entre circuitos ≥1000V@50Hz (corriente), 300V@50Hz (señal) |
| Aislamiento | 500MΩ@500VDC (corriente), 100MΩ@300VDC (señal) |
| Ruido Eléctrico | ≤70mΩ (50rpm) |
| Velocidad de Trabajo | 0~300 rpm |
| Paso Pasante | Φ38.1mm |
| Contacto | Metal Precioso |
| Carcasa | Aleación de Aluminio |
| Tamaño del Cable | Cable Lapp 10019917/Cable Lapp 0028892 Cables Simens (6XV1840-2AH10) |
| Longitud del Cable | Rotor: 3000mm, Estator: 1000mm |
| Temperatura | -20°C~+60°C |
| Humedad | ≤60%HR |
| Clasificación IP | IP50 |
Ventajas Competitivas
- Diseño compacto para adaptarse a restricciones de espacio exigentes
- El bajo par minimiza el presupuesto de par del sistema
- Entrega rápida
- Larga vida útil operativa
Instrucciones de Instalación
El cuerpo del anillo colector no se utilizará para soportar carga, y el cable no estará sujeto a fuerza de tracción externa. Al instalar, el rotor y el estator no deben estar cableados rígidamente. Recomendamos fijar el anillo colector en el eje giratorio con cuatro tornillos de fijación, insertar la pieza de protección contra rotación y combinar el cable para evitar interferencias o roturas. Los anillos colectores son componentes eléctricos de precisión; en entornos hostiles, agregue medidas de protección o considere un anillo colector hecho a medida con mayor protección.
Ventajas de la Empresa
- Instalación de 12,000 metros cuadrados con más de 500 empleados
- Galardonado con el premio Nacional de Alta y Nueva Tecnología con 69 patentes
- Asociaciones a largo plazo con empresas globales y agentes en todo el mundo
- Más de 10,000 diseños exitosos para aplicaciones civiles, militares, comerciales e industriales
- Establecida en 1996 con más de 20 años de experiencia en producción e I+D
- Soluciones de anillos colectores personalizadas gratuitas para diversos requisitos de equipos
- Capacidades de entrega rápida
Aplicaciones Típicas
Información de la Empresa
Preguntas Frecuentes
1. ¿Qué hacemos?
Nos enfocamos en desarrollar, diseñar y fabricar anillos colectores de alta calidad, ofreciendo diversas soluciones para sistemas rotativos.
2. ¿Qué es un anillo colector?
Un anillo colector es un dispositivo electromecánico que permite la transmisión de energía y señales eléctricas de estructuras estacionarias a rotativas. Mejora el rendimiento mecánico, simplifica el funcionamiento del sistema y elimina los cables propensos a daños en las juntas móviles.
3. ¿Qué tipos de anillos colectores ofrecemos?
- Anillos Colectores Eléctricos (cápsula, orificio pasante, miniatura)
- Anillos Colectores de Señal (USB 2.0/3.0, juntas rotativas de fibra óptica, alta frecuencia)
- Uniones Rotativas Neumáticas/Hidráulicas
- Anillos Colectores Personalizados
- Series de gran volumen
4. ¿Cómo elijo un anillo colector?
La selección requiere detalles sobre los parámetros de funcionamiento de su aplicación, incluidos los circuitos totales, el voltaje/amperios por circuito, la velocidad de funcionamiento y el tipo de montaje. Contáctenos para obtener ayuda con soluciones personalizadas/modificadas.
5. ¿Ofrecen anillos colectores personalizados?
Sí, nuestros ingenieros desarrollarán soluciones perfectas para sus necesidades específicas. Contáctenos para comenzar su proyecto de anillo colector personalizado.
