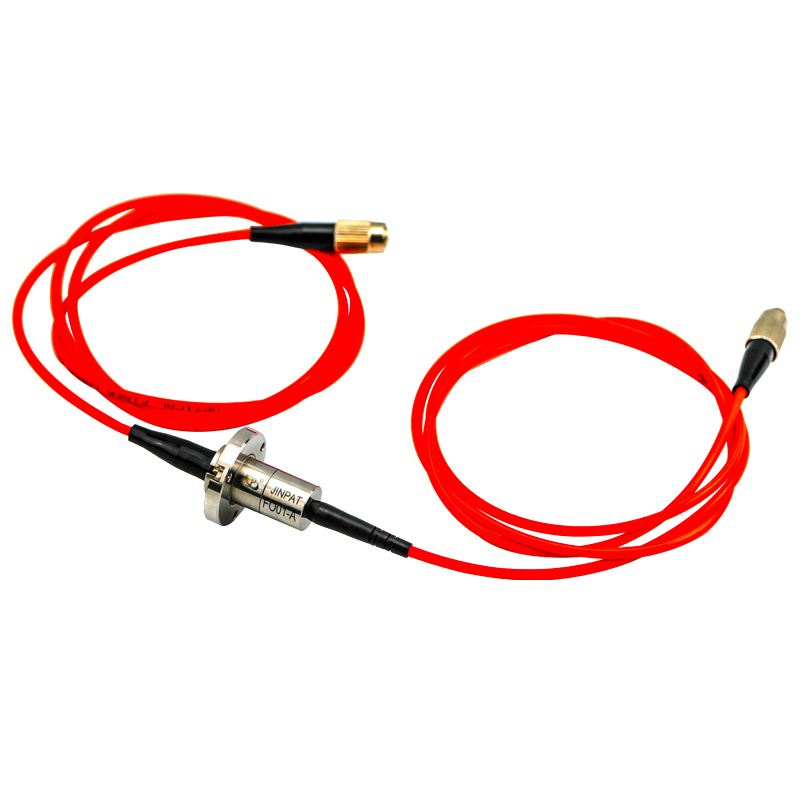

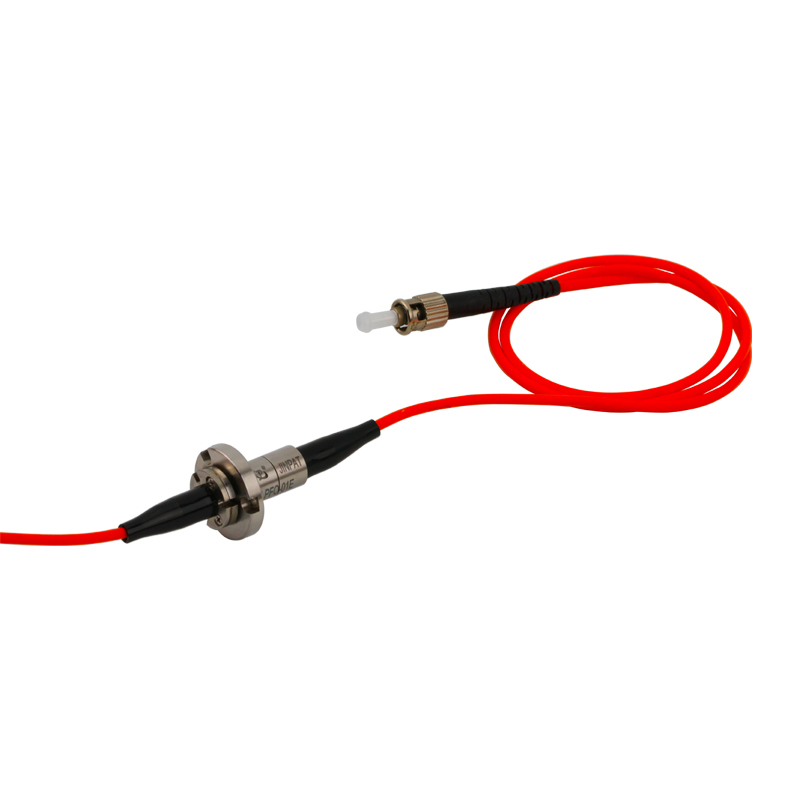

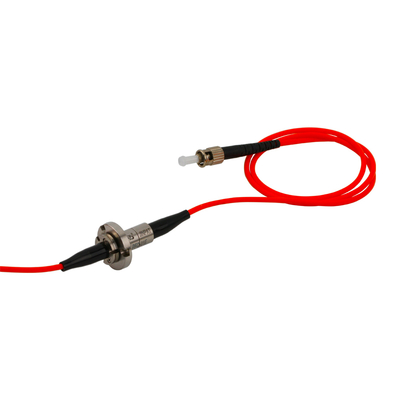

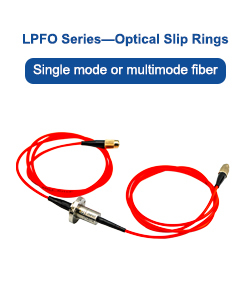

Junta rotativa de fibra óptica IP68 de acero inoxidable de 2000 rpm
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Material de la carcasa | Acero inoxidable | Circuitos | 1 |
|---|---|---|---|
| Rango de longitud de onda | 650 a 1650 nm | pérdida de inserción | <2db> |
| Velocidad de trabajo | Las demás partidas | Tipos de fibra | SM o MM |
| Tipos del conector | FC/SC/ST/LC (PC o APC) | Número de canal | 1 |
| Ciclo de vida | > 200 millones de revoluciones | Ondulación de la pérdida de inserción | <0> |
| Peso | 40G | Pérdida de rendimiento | ≥ 40 dB |
| Poder de Max Optical | 23dBm | Temperatura de trabajo | -45~+75℃ |
| Temperatura de almacenamiento | -55~+85℃ | ||
| Resaltar | IP68 Enlace rotatorio de fibra óptica,acero inoxidable FORJ,la fibra óptica 2000Rpm rotatoria articula |
||
Descripción de producto
Junta rotativa de fibra óptica IP68 con velocidad de trabajo de 2000 rpm
Atributos del producto
| Atributo | Valor |
|---|---|
| Tipo | Accesorios |
| Nombre del producto | Junta rotativa de fibra óptica |
| Material de la carcasa | Acero inoxidable |
| Circuitos | 1 |
| Rango de longitud de onda | 650-1650 nm |
| Pérdida de inserción | <2dB |
| Velocidad de trabajo, máx. | 2000 rpm |
Descripción del producto
La junta rotativa LPFO-01E utiliza fibra óptica como medio para la transmisión de datos. El conector de fibra está diseñado perfectamente para transmitir una gran capacidad de datos y señales desde partes fijas a rotatorias. Tiene una pérdida de inserción extremadamente baja pero una pérdida de retorno considerablemente grande. Además, sin contacto ni fricción, puede lograr la transmisión en una combinación de varias señales con un alto ancho de banda, incluso duplicado cuando se combina con un multiplexor de división de longitud de onda.
Características principales
- La interfaz incorporada admite la conexión rápida
- Baja pérdida de inserción pero alta pérdida de retorno
- Transmisión sin fugas ni interferencias electromagnéticas para largas distancias
- Alto ancho de banda de transmisión
- Sin contacto ni fricción
- Diseño compacto y ligero
- Modo opcional para piezas multicanal
- Varios tipos de paquetes disponibles
- Resistente al agua y al polvo, resistente a vibraciones y golpes
- Alto nivel de protección (IP68)
Ventajas del producto
- Larga vida útil
- Coste competitivo
- Conector flexible para terminal de cable de fibra
- Entrega rápida
- Soluciones personalizadas disponibles
Especificaciones técnicas
| Tipos de fibra | SM o MM | Tipos de conector | FC/SC/ST/LC(PC o APC) |
|---|---|---|---|
| Número de canales | 1 | Ciclo de vida estimado | >200 millones de revoluciones |
| Rango de longitud de onda | SM:1270-1650nm MM:650-1300nm |
Vibración | MIL-STD-167-1A |
| Pérdida de inserción | <2dB | Choque mecánico | MIL-STD-810G |
| Ondulación de la pérdida de inserción | <0.5dB | Clasificación IP | IP65 o IP68 |
| Peso, aprox. | 40g (No incluye cable de cola ni conexión) | Tipos de chaqueta | 0.9/2/3mm (Kevlar/TPU o Armadura) |
| Pérdida de retorno | ≥40dB | Velocidad máxima | 2000 rpm o más |
| Potencia óptica máxima | 23dBm | Temperatura de trabajo | -45~+75℃ |
| Estilo del paquete | Coletas en ambos extremos | Temperatura de almacenamiento | -55~+85℃ |
Aplicaciones principales
- Robótica
- Torretas
- Sistemas de radar
- Sistemas de operación en el lecho marino
- Sistemas de transporte de materiales
Ventajas de la empresa
Bienvenido a JINPAT Electronics
- Instalaciones de más de 12,000 metros cuadrados con más de 500 empleados
- Reconocida como empresa de "Alta y Nueva Tecnología Nacional" con 69 patentes
- Asociaciones a largo plazo con empresas globales en todo el mundo
- Más de 10,000 diseños exitosos para aplicaciones civiles, militares, comerciales e industriales
- Establecida en 1996 con más de 20 años de experiencia en producción e I+D
- Soluciones gratuitas de anillos colectores personalizados para diversos requisitos de equipos
- Servicio de entrega rápida
Aplicaciones típicas
Información de la empresa
Preguntas frecuentes
Nos enfocamos en desarrollar, diseñar y fabricar anillos colectores de alta calidad, ofreciendo diversas soluciones para sistemas rotativos.
Un anillo colector es un dispositivo electromecánico que permite la transmisión de energía y señales eléctricas desde estructuras fijas a rotativas. Mejora el rendimiento mecánico, simplifica el funcionamiento del sistema y elimina los cables propensos a daños en las juntas móviles.
- Anillos colectores eléctricos (cápsula, de orificio pasante, miniatura, etc.)
- Anillos colectores de señal (USB, junta rotativa de fibra óptica, alta frecuencia, etc.)
- Uniones rotativas neumáticas/hidráulicas
- Anillos colectores personalizados
- Series de gran volumen
4. ¿Cómo elijo un anillo colector?
La selección requiere detalles sobre los parámetros de funcionamiento de su aplicación, incluidos los circuitos totales, el voltaje y los amperios por circuito, la velocidad de funcionamiento y el tipo de montaje. Contáctenos para obtener ayuda con soluciones personalizadas/modificadas.
5. ¿Ofrecen anillos colectores personalizados?
Sí, nuestros ingenieros desarrollarán soluciones perfectas para sus necesidades. Contáctenos para discutir los requisitos personalizados.
