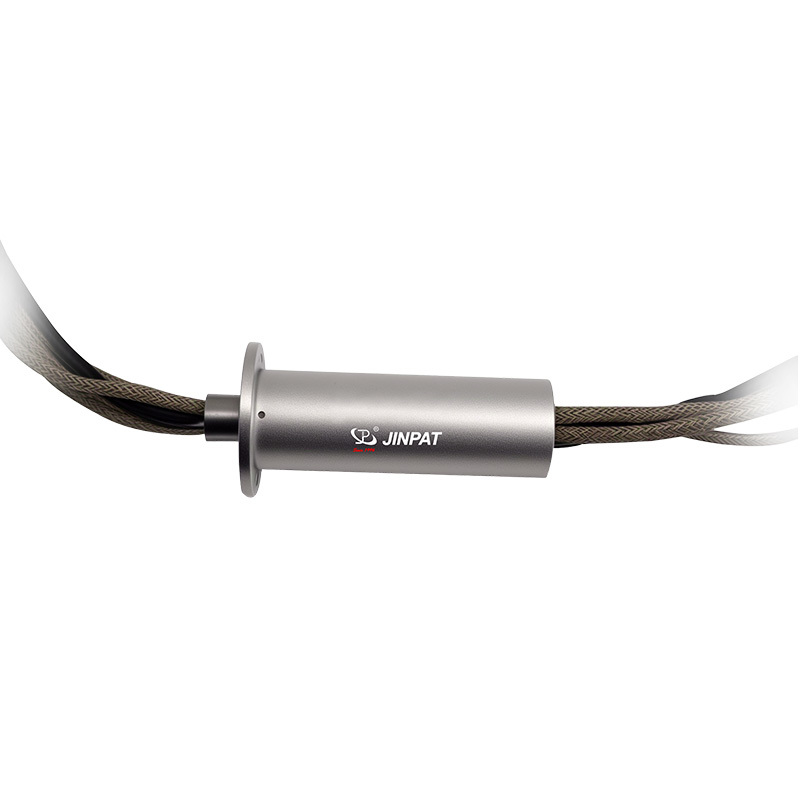

Anillo Colector Cápsula de 30 Circuitos 2A Contactos de Oro 300 RPM

  • 30 Circuit Capsule Slip Ring 2A Gold Contacts 300 RPM
  • 30 Circuit Capsule Slip Ring 2A Gold Contacts 300 RPM
  • 30 Circuit Capsule Slip Ring 2A Gold Contacts 300 RPM
Lugar de origen China
Nombre de la marca JINPAT
Certificación ISO9001.ISO14000.CE.UL.FCC.RoHS
Número de modelo LPC-30T
Cantidad de orden mínima 1PCS
Precio negotiable
Detalles de empaquetado Estándar/a petición
Tiempo de entrega 2 semanas ARO
Condiciones de pago TT/CC/Paypal
Capacidad de la fuente 50K unidades/semana

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Velocidad de funcionamiento 0-300 Rpm Total Circuits 30
Calificación actual 2 amperios por el circuito Material de contacto Oro al oro
Longitud de plomo Estándar 250 milímetro (9.843inch) Ruido eléctrico 1mΩMin
Aplicación equipo médico. Insulation Resistance 100 MΩ @ 500 VDC
Resaltar

Anillo colectando de la cápsula del equipo del CCTV

,

Anillo colectando de la cápsula de la FCC RoHS

,

Anillo colectando eléctrico IP40
Descripción de producto
Anillo de deslizamiento de cápsula de alta velocidad IP40 Bajo ruido eléctrico para equipos de CCTV
Especificaciones del producto
Atributo Valor
Velocidad de funcionamiento 0-300 rpm
Circuitos totales 30
Calificación actual 2 amperios por circuito
Material de contacto Oro a oro
Longitud de plomo Estándar 250 mm (9.843 pulgadas)
Ruido eléctrico 1mΩmin
Solicitud Equipo médico
Resistencia a aislamiento 100 MΩ @ 500 VDC
Descripción del Producto
Anillo de deslizamiento de la cápsula LPC-30Testá diseñado para sistemas electromecánicos que requieren rotación continua mientras transfieren potencia o datos entre estructuras estacionarias y rotativas. También conocido como interfaces eléctricas rotativas o juntas rotativas eléctricas, estos anillos deslizantes mejoran la capacidad del sistema al tiempo que simplifican el diseño y evita el daño durante la rotación.
Beneficios clave
  • Bajo par minimiza el presupuesto de torque del sistema
  • Diseño compacto para aplicaciones con restricciones espaciales
  • Operación suave y confiable
  • Bajo ruido eléctrico para equipos sensibles
  • Envío rápido disponible para requisitos urgentes
  • Capacidad de rotación continua de 360 °
  • Alta capacidad de transferencia de ancho de banda
Anillo Colector Cápsula de 30 Circuitos 2A Contactos de Oro 300 RPM 0
Especificaciones técnicas
Electrónico y eléctrico Mecánico
Circuitos Total 30 CKT Velocidad de trabajo 0 ~ 300 rpm
Detalle 30x2a Diámetro interno ∅6.4 ~ ∅1.5
Tensión de calificación 0 ~ 240V AC/DC Material de contacto Oro a oro
Resistencia dieléctrica ≥500VAC@50Hz (P) ≥100VAC@50Hz (s) Material de alojamiento Aleación de aluminio
Resistencia a aislamiento ≥100MΩ@500VDC (P) ≥10MΩ@100VDC (s) Longitud de alambre de plomo Estator: Rotor de 250 ± 5 mm: 250 ± 5 mm
Ambiente Observaciones
Temperatura de trabajo -20 ° C ~+60 ° C Solicitud /
Humedad de trabajo ≤60%Rh Otro /
IP IP40 Nota: "P" significa Power, "S" significa señal.
Ejemplo de aplicación
Anillo Colector Cápsula de 30 Circuitos 2A Contactos de Oro 300 RPM 1
Estudios de casos de clientes
Anillo Colector Cápsula de 30 Circuitos 2A Contactos de Oro 300 RPM 2 Anillo Colector Cápsula de 30 Circuitos 2A Contactos de Oro 300 RPM 3
Sobre jinpat
Con 30 años de experiencia en la fabricación de anillos de deslizamiento, Jinpat opera desde una instalación de 7,000 metros cuadrados con un equipo profesional de I + D, equipos de producción avanzados y 300 empleados calificados. Nuestros anillos de deslizamiento son reconocidos como marcas líderes en Europa y América del Norte.
Nuestros equipos técnicos avanzados e instrumentos de prueba de precisión nos permiten cumplir con diversos requisitos de clientes con productos duraderos y confiables en varias especificaciones.
Preguntas frecuentes
¿Qué es un anillo de deslizamiento y cómo funciona?
Un anillo de deslizamiento es un dispositivo electromecánico que permite la transmisión de energía, señales eléctricas o datos de una estructura estacionaria a un componente giratorio. Consiste en anillos y cepillos conductores, lo que permite una rotación continua de 360 ° sin enredar cables. Esencial en los sistemas que requieren rotación ilimitada mientras se mantiene la conexión eléctrica, como los sistemas de radar, las plataformas giratorias y los brazos robóticos.
¿Cómo puedo elegir el anillo de deslizamiento adecuado para mi aplicación?
Los factores de selección de clave incluyen:
  • Número y tipo de circuitos (potencia, señal, datos, fibra óptica, RF)
  • Calificaciones de corriente y voltaje
  • Velocidad de rotación y vida útil
  • Requisitos de instalación (a través de una cápsula, montada en brida)
  • Condiciones ambientales (temperatura, humedad, calificación IP)
JinPat ofrece soluciones personalizadas para requisitos técnicos personalizados.
¿Ofrecen conjuntos de combinación de unión rotativa de fluido y anillo de deslizamiento y fluido?
Sí. JINPAT proporciona soluciones integradas que combinan anillos de deslizamiento eléctrico con uniones rotativas neumáticas o hidráulicas en ensamblajes individuales para la transmisión simultánea de potencia, señales, fluidos y gases. También ofrecemos juntas rotativas de fibra óptica (FORJS) para transmisión de datos de alta velocidad y juntas rotativas de alta frecuencia (HFRJ) para transferencia de señal RF/microondas, disponibles como modelos estándar o soluciones totalmente personalizadas.
¿Qué industrias usan típicamente anillos de deslizamiento Jinpat?
Nuestros productos sirven a diversas industrias que incluyen:
  • Aeroespacial y defensa (sistemas de radar, antenas, orientación)
  • Equipo médico (escáneres CT, robots quirúrgicos)
  • Energía eólica (sistemas de control de tono)
  • Automatización y robótica (plataformas giratorias, brazos robóticos)
  • Marine e Ingeniería (grúas, excavadoras, plataformas petroleras)
  • Transmisión y vigilancia (cámaras de inclinación de pan, gimbals)
Conocido por su fiabilidad, diseño compacto y rendimiento superior.
¿Cuál es la vida útil típica de un anillo de deslizamiento?
La vida útil varía de varios millones a 200 millones de rotaciones, dependiendo de:
  • Velocidad de rotación y ciclo de trabajo
  • Carga eléctrica y tipo de señal
  • Ambiente de trabajo (polvo, humedad, vibración)
  • Diseño de calidad y contacto con cepillos de material
Los anillos de deslizamiento JINPAT están diseñados para una larga vida útil con bajo mantenimiento, incluidas series especiales de larga duración para aplicaciones exigentes.
