Anillo Colector Compacto de 12 Circuitos para Señales LVDS con Contacto Oro a Oro
| Lugar de origen | China |
|---|---|
| Nombre de la marca | JINPAT |
| Certificación | ISO/CE/RoHS/UL |
| Número de modelo | LPM-12S |
| Cantidad de orden mínima | 10 Uds. |
| Precio | negotiable |
| Detalles de empaquetado | Estándar/a petición |
| Tiempo de entrega | 2 semanas ARO |
| Condiciones de pago | TT/CC/Paypal |
| Capacidad de la fuente | 500 pedazos de /Week |
Datos del producto
| Clasificación de voltaje | 7VAC/DC | Rigidez dieléctrica | Más allá de 500V@50Hz |
|---|---|---|---|
| Aislamiento | 100MΩ@100VDC | Ruido eléctrico | minuto 1mΩ |
| Ventaja | Paquete compacto. | Solicitud | Robótica, sensores rotatorios |
| Clasificación actual | 6 señales del circuits@ LVDS; 4 circuits@ 2A; circuits@ 2 otras señales | ||
| Resaltar | anillo colectando compacto,mini anillo colectando,Mini anillo colectando 7VAC |
||
Descripción de producto

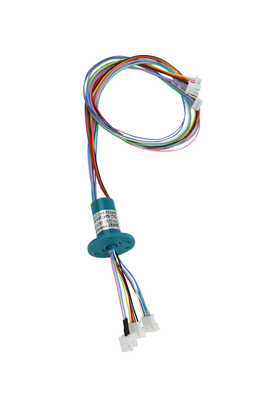

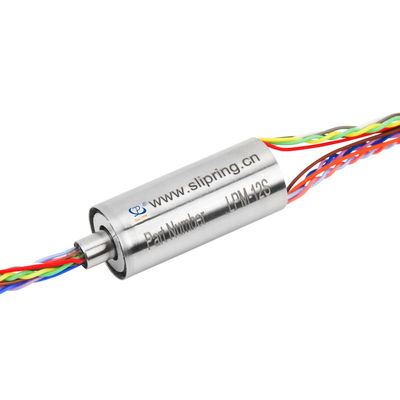

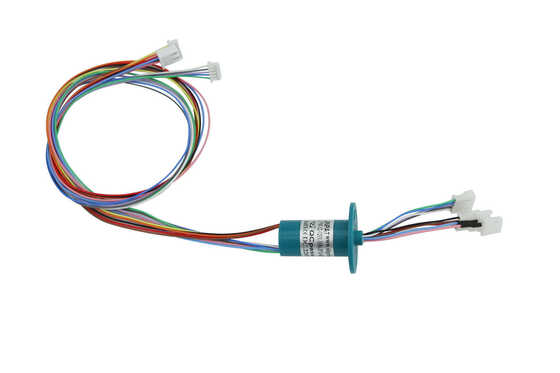

Anillo Colector de Cápsula 12 Circuitos Señales LVDS
Anillo Colector Compacto para Escáner 3D para la Transmisión de Señales LVDS
Esta unidad de anillo colector de precisión está diseñada para sistemas electromecánicos que requieren rotación continua y sin restricciones mientras transfieren energía y datos de estructuras estacionarias a rotatorias. El modelo JINPAT LPM-12S representa tecnología avanzada de transmisión de señales en un factor de forma compacto.
Características Clave
- Transmite señales LVDS a través de 6 circuitos dedicados
- 4 circuitos clasificados para la transmisión de corriente de 2A
- 2 circuitos adicionales para otros tipos de señales
- Carcasa especial de aleación de acero inoxidable para una durabilidad ligera
- Contactos oro-oro para una vida útil extendida de 100 millones de rotaciones
- Dimensiones compactas: 12.8 mm de diámetro * 30 mm de longitud
- Requisito de bajo voltaje de funcionamiento de 7V CA/CC
Especificaciones Técnicas
| Velocidad de Funcionamiento | 0-300 rpm |
| Número de Circuitos | 12 circuitos en total |
| Clasificación de Voltaje | 7V CA/CC |
| Clasificación de Corriente | 6 circuitos para señales LVDS; 4 circuitos @ 2A; 2 circuitos para otras señales |
| Rango de Temperatura | 0℃ a +65℃ |
| Material de Contacto | Oro a Oro |
| Tamaño del Cable | Cobre plateado con plata 28# |
| Longitud del Cable | Estándar 250 mm (9.843 pulgadas) |
| Resistencia Dieléctrica | ≥500 VCA @50Hz, entre cada circuito |
| Resistencia de Aislamiento | 100 MΩ @ 500 VCC |
| Ruido Eléctrico | 1mΩ Mín |
Ejemplo de Aplicación
