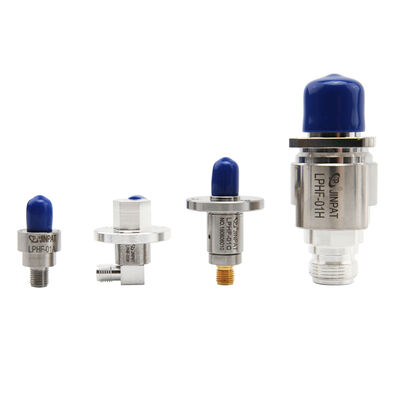

Anillo de deslizamiento rotativo de 1 canal HF con potencia máxima de 1500 W y rango de frecuencia de 18 GHz
| Lugar de origen | China |
|---|---|
| Nombre de la marca | JINPAT |
| Certificación | ISO/CE/RoHS/UL |
| Número de modelo | LPHF-01A |
| Cantidad de orden mínima | 10 Uds. |
| Precio | negotiable |
| Detalles de empaquetado | Estándar/a petición |
| Tiempo de entrega | 2 semanas ARO |
| Condiciones de pago | TT/CC/Paypal |
| Capacidad de la fuente | 50K unidades/semana |
Datos del producto
| Número de canal | 1 | Rango de frecuencia | DC a 18GHz |
|---|---|---|---|
| Poder máximo, máximo | 1500W | ||
| Resaltar | anillo colectando giratorio,miniatura a través del anillo colectando agujereado,1 anillo colectando rotatorio del HF del canal |
||
Descripción de producto
Anillo Colector Rotatorio HF de 1 Canal 1500W 18 GHz
Descripción del Anillo Colector Rotatorio RF
Las juntas rotativas de RF están diseñadas para dispositivos de rotación continua, transmitiendo señales de alta frecuencia y alta velocidad desde componentes estacionarios a rotatorios. Estos anillos colectores presentan una estructura compacta para una fácil integración en varios dispositivos, con un rendimiento fiable y una excelente efectividad de blindaje.
Los conectores coaxiales de RF proporcionan capacidades adicionales de procesamiento de señales, incluyendo filtrado, modulación de fase, mezcla de frecuencias, atenuación y detección. Con una baja ROE y una pérdida de señal mínima, estos componentes cumplen con los exigentes requisitos de los sistemas de armas e instrumentos de medición de precisión.
Especificaciones Técnicas
| Canal | 1 |
| Rango de Frecuencia | CC a 18GHz |
| ROE, máx. | 1.20@ 0 a 6GHz; 1.25@ 6 a 12GHz; 1.35@ 12 a 18 GHz |
| Variación de ROE | 0.03 |
| Pérdida de Inserción | 0.25 dB@ 0 a 6GHz; 0.35dB@6 a 12GHz; 0.50dB @12 a 18GHz |
| Variación de Pérdida de Inserción | 0.04dB |
| Fase, máx. | 1° |
| Potencia pico, máx. | 1500W |
| Potencia promedio, máx. | 200W@1 GHz; 30W@18GHz |
| Velocidad de trabajo, máx. | 100 RPM |
| Tipo de Conector | SMA Hembra (50Ω) |
| Material de Contacto | Cobre berilio |
| Material del Conector | Acero inoxidable |
| Carga axial de la superficie final, máx. | ±2N |
| Carga radial de la superficie final, máx. | ±2N |
| Par de arranque | 0.5Ncm, máx. |
| Par de trabajo | 1Ncm, máx. |
| Peso | 10g |
| Temperatura de trabajo | -40~+70℃ |
| Humedad | 85% |
| Grado de protección | IP40 |
| Vida útil | 0.5 millones de revoluciones |
Dibujo de contorno
Dibujo de contorno - LPHF-01A

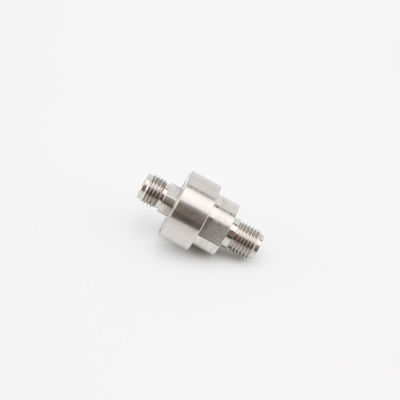

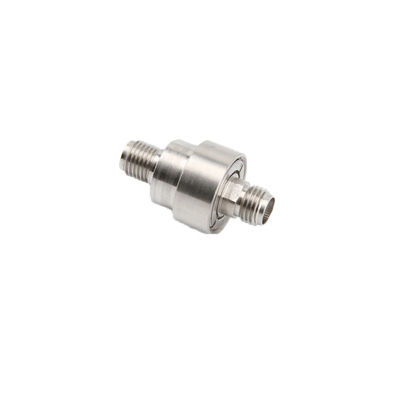

Visualización del producto
Visualización del producto - LPHF-01A
